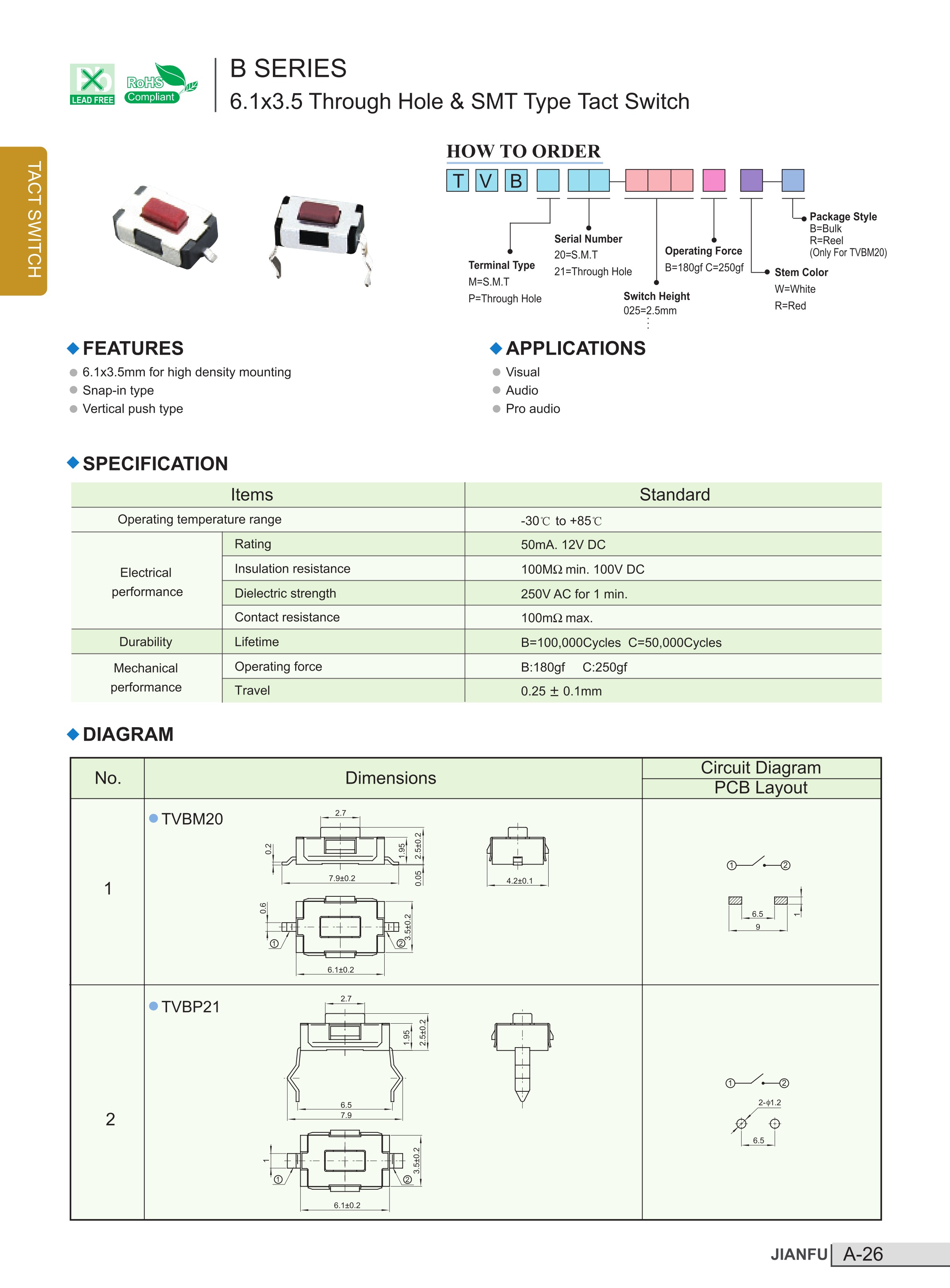

TVBM20
应用 ※ 用于各种电子设备操作 ※ 音频设备,办公设备,通讯设备 ※ 测量仪器,电视机,电视录像机等
特点 ※ 高可靠的触点封装结构 ※ 大的按钮表面提高安装速度 ※ 回流可焊
Product details
Parameters
| Items | Standard | |
|---|---|---|
| Operating temperature range | -20℃ to+70℃ | |
| Electrical performance | Rating | 50mA. 12V DC |
| Insulation resistance | 100MΩ min. 100V DC | |
| Dielectric strength | 250V AC for 1min. | |
| Contact resistance | 100mΩ max | |
| Durability | Lifetime | B=100,000Cycles C=50,000 Cycles |
| Mechanical performance | Operating force | B:180gf C:250gf |
| Travel | 0.25±0.1mm | |
Reference drawing
P.C.B land dimension
Circuit diagram
Structural diagram
How to order
